法兰碳钢球阀Q41F

法兰碳钢球阀Q41F

产品分类: 手动脱硝阀门系列
产品描述 Q41F型PN16~PN63 浮动软密封球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化...

订购热线:0512-50339210

    法兰碳钢球阀Q41F


    产品描述

       Q41F型PN16~PN63 浮动软密封球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

    产品特点


    1、在各种阀门中,球阀的流动阻力 小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过;

    2、球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较,球阀体积小、重量轻,便于管道安装。

    发货现场

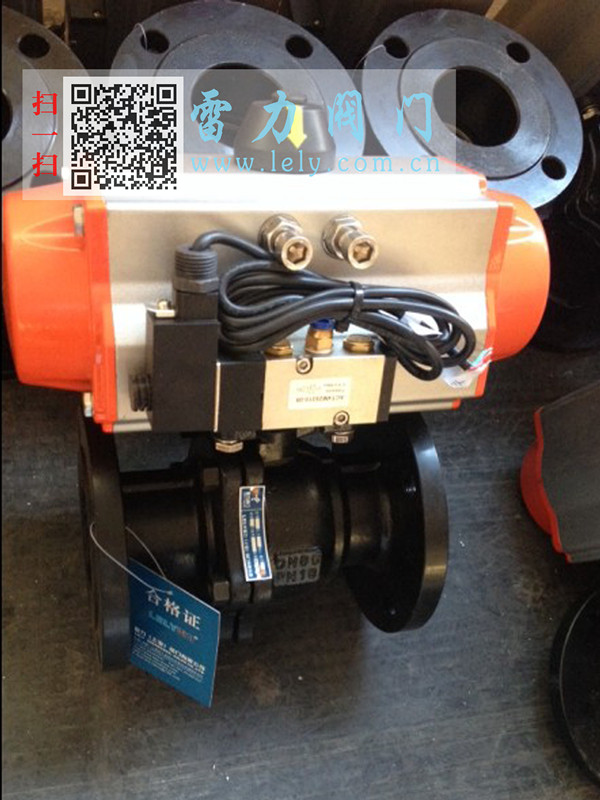

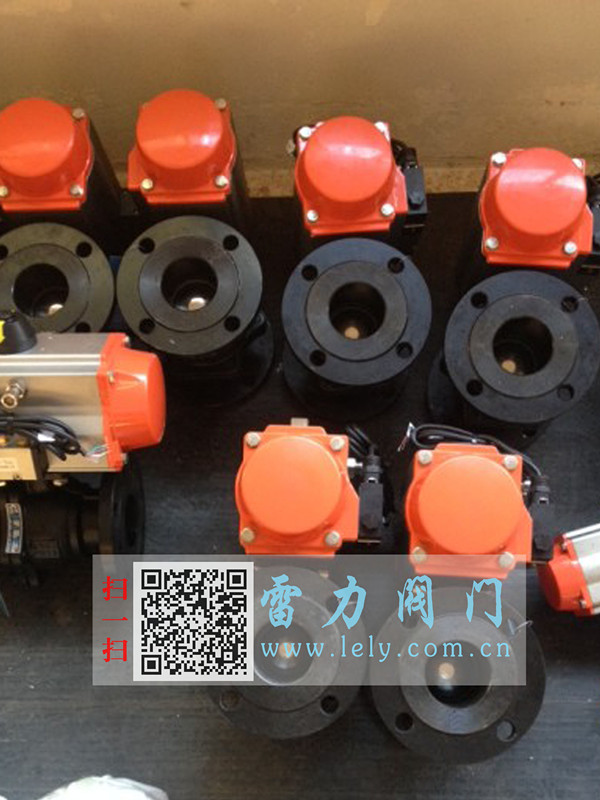

    (下组图片为 KQ641F 燃气切断球阀/气动球阀 阀体:碳钢)

    法兰碳钢球阀Q41F 法兰碳钢球阀Q41F 法兰碳钢球阀Q41F

    结构简图

    法兰碳钢球阀Q41F

    性能参数


    型号
    Q41F-16C
    Q41F-25C
    Q41F-16P
    Q41F-25P
    工作压力(MPa)
    1.6~2.5
    适用温度(℃)
    ≤180
    适用介质
    水、蒸汽、油品
    弱腐蚀性介质
    材料
    阀体、阀盖
    碳素钢铸钢
    铬镍系不锈钢
    球体、阀杆
    铬/铬镍/铬镍钼系不锈钢
    铬镍系不锈钢
    密封圈
    柔性石墨垫圈/316+柔性石墨垫圈
    填料
    聚四氟乙烯

    外形尺寸

    PN1.6MPa 主要连接尺寸及重量

    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
    L 130 140 150 165 180 200 220 250 280 320 360 400
    H 59 63 75 85 95 107 142 152 178 252 272 342
    W 130 130 160 180 230 230 400 400 650 1050 1050 1410
    Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160

    PN2.5MPa 主要连接尺寸及重量

    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
    L 130 140 150 165 180 200 220 250 320 400 400 550
    H 59 63 75 97 107 142 152 178 252 272 342 345
    W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
    Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175

    PN4.0MPa 主要连接尺寸及重量

    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
    L 130 140 150 180 200 220 250 280 320 400 400 400
    H 59 63 75 85 95 107 142 152 178 252 272 342
    W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
    Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190

    PN6.4MPa 主要连接尺寸及重量

    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
    L 165 190 216 229 241 292 330 356 432 508 559 660
    H 59 63 75 97 107 142 152 178 252 272 305 398
    W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
    Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250

    PN10MPa 主要连接尺寸及重量

    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
    L 165 190 216 229 241 292 330 356 432 508 559 660
    H 59 63 75 97 107 142 152 178 252 272 305 398
    W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
    Wt(Kg) 6.5 7 10 15 18 25 32 46 75

    雷力阀门-只为优质工程!我们雷力阀门严格按照国家GB/T标准生产,我们的1.4529脱硫蝶阀质量好,如果您还对我们的手动脱硝蝶阀型号规格和我们的雷力阀门感兴趣的话,欢迎来电咨询,联系电话:4008-070-073;或者点击立即咨询立即咨询询问我们会为您竭诚服务。
