D71XJ型全衬胶蝶阀

D71XJ型全衬胶蝶阀

产品分类: 脱硝系统阀门系列
D71XJ全衬胶蝶阀的产品概述: 雷力阀门的 全衬胶蝶阀型号是D71XJ,驱动方式分为手动、电动和气动,密封面阀座用的是橡胶材料,阀板是在金属阀板的基础上衬上橡胶材料。 全衬胶蝶阀...

订购热线:0512-50339210

    D71XJ全衬胶蝶阀的产品概述:

       雷力阀门的全衬胶蝶阀型号是D71XJ,驱动方式分为手动、电动和气动,密封面阀座用的是橡胶材料,阀板是在金属阀板的基础上衬上橡胶材料。全衬胶蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。目前 ,全衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。

    D71XJ全衬胶蝶阀的产品特点:

    1、小型轻便,容易拆装及维修,并可有任意位置安装。

    2、结构简单,紧凑,90°回转启闭迅速。

    3、操作扭矩小,省力轻巧。

    4、流量特性趋于直线,调节性能好。

    5、启闭试验次数多达数万次,寿命长。

    6、达到完全密封,气体试验泄漏为零。

    7、选择不同零部件材质,可适用多种介质。

    D71XJ型全衬胶蝶阀

    项目名称
    采用标准
    可选标准
     设计制造验收  GB12238-1989  ISO/DIN10631-1991、API598
     阀门结构长度  GB12221-1989   ISO5752-1988
     阀门法兰连接  GB9113-2000  ANSI.B16.5、ISO7005、JIS B2238、2239
     阀门检验    GB/T13927-1992     ISO/DIN5208-1987
     阀门标志  GB12220-1989   ISO05209-1987

    产品名称 对夹式手柄中线蝶阀
    连接形式 对夹式
    公称通径 DN40~DN150
    公称压力 PN10/PN16
    试验压力

    壳体试验:公称压力×1.5倍
    密封试验:公称压力×1.1倍

    外表喷涂 环氧树脂涂层
    驱动形式 流线型铝手柄 或 高强度玛钢手柄
    适用温度 -30℃~180℃
    适用介质 水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等

    零件名称
    可选材料
    阀体
    球墨铸铁(DI)、灰铸铁(CI)、铸钢(WCB)、不锈钢(CF8/CF8M)
    阀板
    球铁覆尼龙(N)、球铁电镀(D)、CF8(P)、CF8M(R)、铝青铜(T)
    阀座
    乙丙橡胶(EPDM) 、丁腈橡胶(NBR)、 聚四氟乙烯(PTFE)、氟橡胶 (VITON)、硅橡胶(SEP)、耐热EPDM  耐磨EPDM
    阀轴
    不锈钢416SS  不锈钢316SS  不锈钢304SS  碳钢45#镀镍磷
    驱动
    铝手柄   玛钢手柄

    1、管道对夹法兰标准必须与蝶阀标准相符,对夹连接法兰建议使用蝶阀专用法兰;

    2、使用安装前应检查使用条件是否与本蝶阀性能相符;

    3、安装前应先清理阀门内腔与密封面,不许有污物杂物附着;

    4、阀座两端突出阀体端面作为法兰密封垫,蝶阀安装时无需再加密封垫;

    5、本蝶阀可以安装在水平、垂直及任意角度的管道上,并可双向使用;

    6、蝶阀不得安装于管道拐角处,不允许倒立安装;

    7、安装时蝶阀必须处于关闭位置,确保蝶板不与管道法兰等碰撞;

    8、确认法兰焊接无误,蝶阀装上后不允许再焊法兰,以免烫伤橡胶件和防腐覆层;

    9、蝶阀如发生启闭失常,应查明原因,排除故障,不得利用敲、砸、撬和手柄接杆加长臂等方法强行启闭。

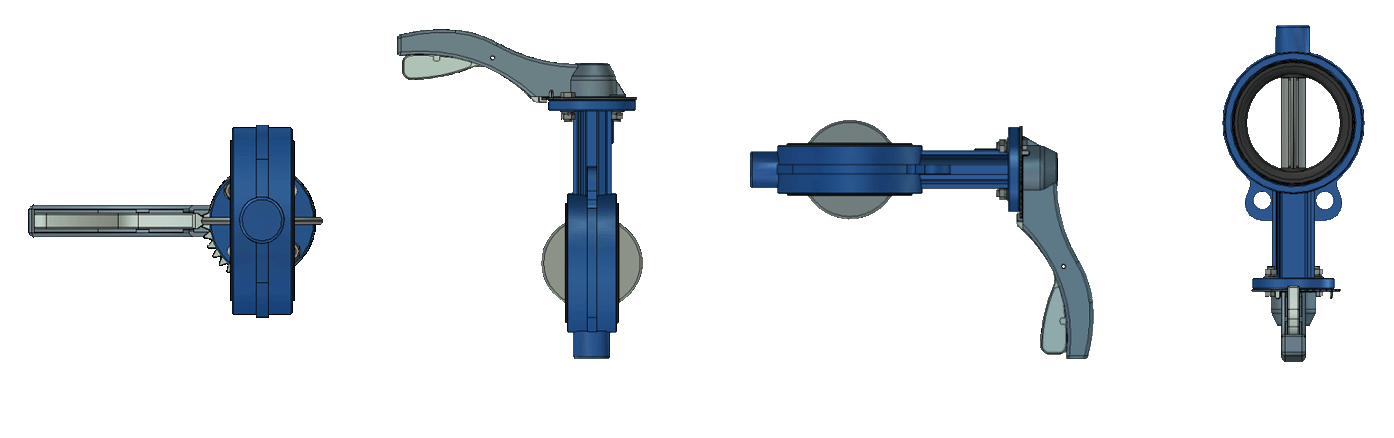

    中线蝶阀安装位置示意图

    D71XJ型全衬胶蝶阀
