D71F46全衬氟蝶阀

D71F46全衬氟蝶阀

产品分类: 手动脱硫阀门系列
雷力阀门的D71F46衬氟蝶阀 的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0~90之间,旋转到90时,阀门则牌全开状态。 D71F46-手动衬...

订购热线:0512-50339210

      雷力阀门的D71F46衬氟蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

      D71F46-手动衬氟蝶阀,作为一种用来实现管路系统通断及流量控制的部件,衬氟蝶阀已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。衬氟蝶阀其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。

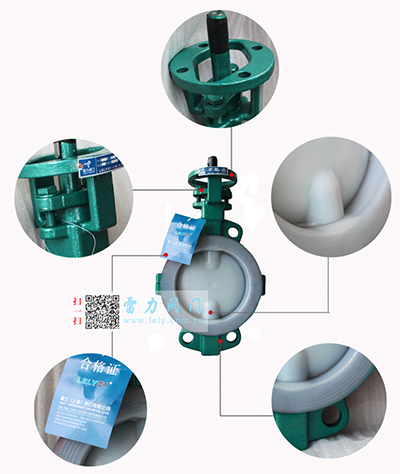

    产品细节

    D71F46全衬氟蝶阀

    性能参数



    序号 零件名称 灰铸铁 碳钢 不锈钢 超代碳不锈钢
    Z C P R Pl RL
    1 上、下阀体 HT250 WCB CF8 CF8M CF3 CF3M
    2 蝶板 WCB 35(锻) CF8 CF8M CF3 CF3M
    3 蝶板轴 1Cr13 2Cr13 1Cr18Ni9Tl 1Cr18Ni12M02Tl 00Cr18Ni1O 00Cr17Ni14M02
    4 衬里层/阀座 PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)P0(聚烯烃)
    5 0型圈 FPM(氟橡胶)
    6 弹性条 (垫) Si(硅橡胶)
    7 调节定位座 OCr18Ni9 OCr18Ni9 1Cr18Ni9Tl 1r18Ni12M02Tl 00Cr18Ni1O 00Cr18Ni1 4M02
    8 螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
    9 螺母 45 45 0Cr18Ni9 OCr18Ni9 0Cr18Ni9 OCr18Ni9
    1 0 手柄涡轮 ZLl01(铸造铝合金)铸铁


    公称通径 标准值 参考值
    DN (mm) NPS(inch) L D D1 D2 f b Z一φd D0 H 重量(kg)
    PNl.0MPa
    40 11月2日 33 145 110 85 3 18 4-φ18 160 140 3
    50 2 43 160 125 100 3 20 4-φ18 200 145 4
    65 2月21日 46 180 145 120 3 20 4-φ18 250 155 6
    80 3 46 195 160 135 3 22 4/8-φ18 250 165 8
    1OO 4 52 215 180 155 3 22 8-φ18 250 180 12
    125 5 56 245 210 185 3 24 8-φ18 300 203 18
    150 6 56 280 240 21O 3 24 8-φ23 300 225 28
    200 8 60 335 295 265 3 26 8-φ23 200* 275 56
    250 10 68 390 350 320 3 28 12-φ23 200* 315 72
    300 12 78 440 400 368 4 28 12-φ23 240* 348 88
    350 14 78 500 460 428 4 30 16-φ23 240* 415 120
    400 16 102 565 51 5 482 4 32 16-φ25 280* 460 145
    450 18 114 615 565 532 4 32 20-φ25 280* 500 165
    500 20 127 670 620 585 4 34 20-φ25 320* 530 195
    600 24 154 780 725 685 5 36 20-φ30 320* 610 268
    700 28 165 895 840 800 5 40 20-φ30 360* 675 320
    800 32 190 101O 950 905 5 44 24-φ34 360* 805 395
    900 36 203 1110 1050 1005 5 46 28-φ34 380* 995 450
    1OOO 40 216 1220 1160 1115 5 50 28-φ34 400* 1170 680
    1200 48 254 1450 1380 1325 5 56 32-φ41 400* 1295 825
    PNl.6MPa
    40 11月2日 33 145 11O 85 3 18 4-φ18 200 145 4
    50 2 43 160 125 100 3 20 4-φ18 250 150 5
    65 2月21日 46 180 145 120 3 20 4-φ18 250 160 7
    80 3 46 195 160 135 3 22 8-φ18 250 170 10
    100 4 52 215 180 155 3 24 8-φ18 300 185 14
    125 5 56 245 210 185 3 26 8-φ18 300 210 22
    150 6 56 280 240 210 3 28 8-φ23 200* 230 32
    200 8 60 335 295 265 3 30 12-φ23 200* 285 66
    250 10 68 405 355 320 3 32 12-φ25 240* 325 80
    300 12 78 460 410 375 4 34 12-φ25 240* 360 94
    350 14 78 520 470 435 4 38 16-φ25 280* 430 125
    400 16 102 580 525 485 4 40 16-φ30 280* 475 150
    450 18 114 640 585 545 4 44 20-φ30 320* 525 172
    500 20 127 705 650 608 4 46 20-φ34 320* 565 225
    600 24 154 840 770 718 5 54 20-φ41 360* 620 290
    700 28 165 910 840 788 5 54 24-φ41 360* 686 330
    800 32 190 1020 950 898 5 54 24-φ41 380* 815 425
    900 36 203 1120 1050 998 5 54 28-φ41 400。 1010 495
    1000 40 216 1255 1170 1110 5 60 28-φ48 400。 1185 710

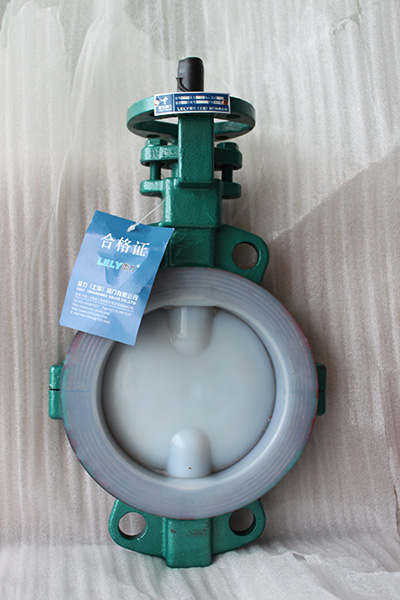

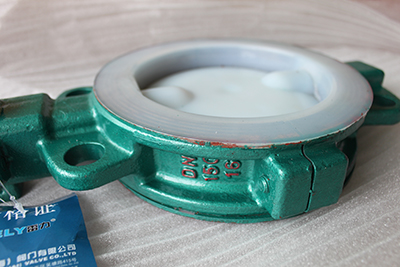

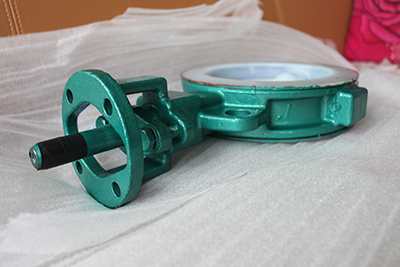

    产品图片


    D71F46全衬氟蝶阀

    D71F46全衬氟蝶阀

    D71F46全衬氟蝶阀



    雷力阀门-只为优质工程!我们雷力阀门严格按照国家GB/T标准生产,我们的1.4529脱硫蝶阀质量好,如果您还对我们的手动脱硫阀门的价格和我们的雷力阀门感兴趣的话,欢迎来电咨询,联系电话:4008-070-073;或者点击立即咨询立即咨询询问我们会为您竭诚服务。

    我们实行的标准表1:
    项目名称
    采用标准
    可选标准
     设计制造验收  GB12238-1989  ISO/DIN10631-1991、API598
     阀门结构长度  GB12221-1989   ISO5752-1988
     阀门法兰尺寸  JB78/JB79(或按合同要求)  ANSI.B16.5、ISO7005、JIS B2238、2239
     阀门检验    GB/T13927-1992     ISO/DIN5208-1987
     阀门标志  GB12220-1989   ISO05209-1987
