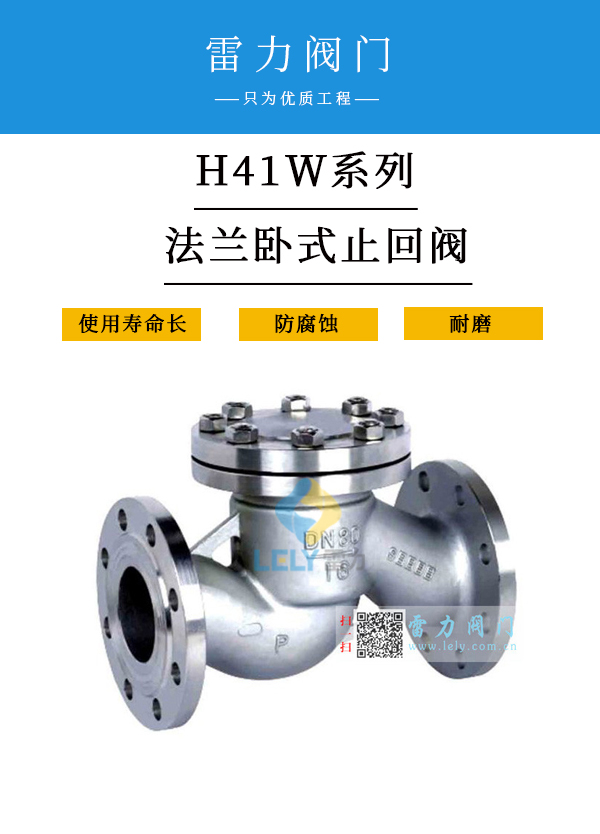

法兰水平/卧式止回阀-H41型

法兰水平/卧式止回阀-H41型

产品分类: 湿电除尘阀门系列
H41型法兰卧式止回阀 是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、或背压阀。H41型卧式止回阀。止回阀属于一种自动阀门,其主...

订购热线:0512-50339210

      法兰卧式止回阀-H41型是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、或背压阀。H41型卧式止回阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流,防止泵及驱动电动机反转,以及容器介质的泄放等。

    产品特点

      法兰卧式止回阀-H41型密封副匹配先进合理,阀瓣、阀座密封面采用铁基合金,或司太立(Stellite)钴基硬质合金堆焊而成,也可将阀板覆上橡胶。H41型适用于水平管道上安装,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。

    性能参数


    型号
    H41H-16C~100
    H41Y-16C~100
    H41W-16P~100
    工作压力(MPa)
    1.6~10.0
    适用温度(℃)
    ≤425
    ≤150
    适用介质
    水、蒸汽、油品
    弱腐蚀性介质
    材料
    阀体、阀盖
    碳钢
    铬镍钛不锈钢
    密封面
    堆焊铬不锈钢
    堆焊硬质合金
    铬镍钛不锈钢
    垫片
    钢带石墨参缠绕
    聚四氟乙烯

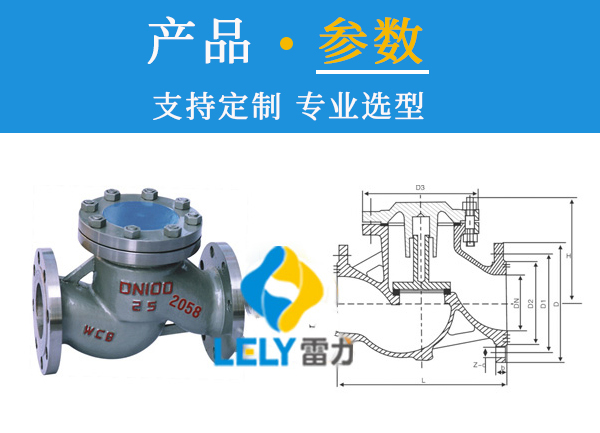

    结构简图



    外形尺寸


    称通径
    主要外形尺寸和连接尺寸
    L
    D
    D1
    D2
    b
    Z-d
    H
    H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I
    15
    130
    95
    65
    45
    14
    4-14
    77
    20
    150
    105
    75
    55
    14
    4-14
    77
    25
    160
    115
    85
    65
    14
    4-14
    80
    32
    180
    135
    100
    75
    16
    4-18
    85
    40
    200
    145
    110
    85
    16
    4-18
    95
    50
    230
    160
    125
    100
    16
    4-18
    105
    65
    290
    180
    145
    120
    18
    4-18
    120
    80
    310
    195
    160
    135
    20
    8-18
    130
    100
    350
    215
    180
    155
    20
    8-18
    140
    125
    400
    245
    210
    185
    22
    8-18
    155
    150
    480
    280
    240
    210
    24
    8-23
    180
    200
    600
    335
    295
    265
    26
    12-23
    215
    250
    730
    405
    355
    320
    30
    12-25
    260
    300
    850
    460
    410
    375
    34
    12-25
    315
    H41H-25 H41W-25 H41W-25P H41W-25R H41W-25I
    15
    130
    95
    65
    45
    16
    4-14
    100
    20
    150
    105
    75
    55
    16
    4-14
    105
    25
    160
    115
    85
    65
    16
    4-14
    120
    32
    180
    135
    100
    78
    18
    4-18
    130
    40
    200
    145
    110
    85
    18
    4-18
    135
    50
    230
    160
    125
    100
    20
    4-18
    149
    65
    290
    180
    145
    120
    22
    8-18
    160
    80
    310
    195
    160
    135
    22
    8-18
    169
    100
    350
    230
    190
    160
    24
    8-23
    194
    125
    400
    270
    220
    180
    28
    8-25
    222
    150
    480
    300
    250
    218
    30
    8-25
    255
    200
    600
    360
    310
    278
    34
    12-25
    305
    250
    730
    425
    370
    332
    36
    12-30
    355
    300
    850
    485
    430
    390
    40
    16-30
    410

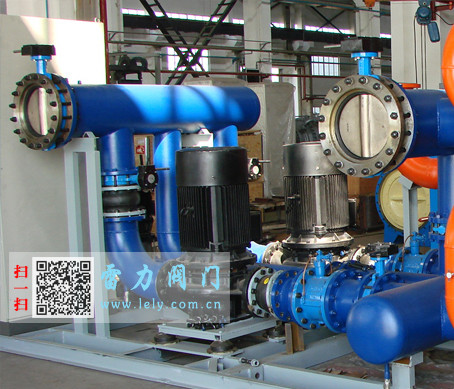

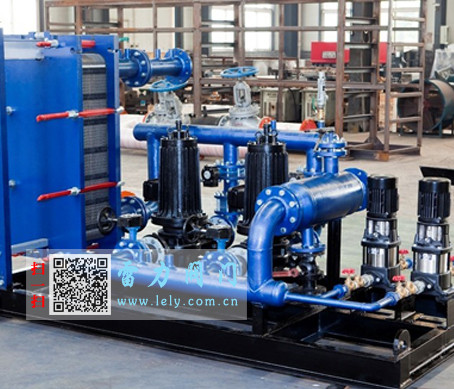

    案例现场








    订货须知

      1、阀门的工作条件有下列情况之一时,用户应在订货前提出:

      (1)、环境温度、温度、海拔与上列条件不符;

      (2)、空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾严重污染;

      (3)、受霉菌或微生物侵害;

      (4)、装设在有火灾或爆炸危险的场所;

      (5)、遭受剧烈的振动、冲击或颠簸;

      (6)、其他的非正常使用条件。

      2、订货时应说明您的安装,操作使用要求,以便选择恰当的电动装置,配置需要的机构及辅助设备。

    执行标准


    法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
    结构长度:GB/T12221-1989
    压力试验:GB/T13927-1992;JB/T9092-1999主要性能规范
